Błędy laminowania to jedna z głównych przyczyn obniżenia jakości, trwałości i wytrzymałości elementów kompozytowych. Co istotne, wiele defektów powstaje na etapie produkcji i jest nieodwracalnych, nawet jeśli użyto dobrych materiałów. Poniżej znajdziesz praktyczne, procesowe spojrzenie na najczęstsze problemy i ich skutki.
1) Dlaczego błędy procesowe są tak groźne?
W kompozytach:
- właściwości wynikają z jakości wykonania, nie tylko z materiału,
- defekty często nie są widoczne z zewnątrz,
- niewielki błąd może powodować duży spadek wytrzymałości.
Dlatego kontrola procesu jest równie ważna jak projekt laminatu.

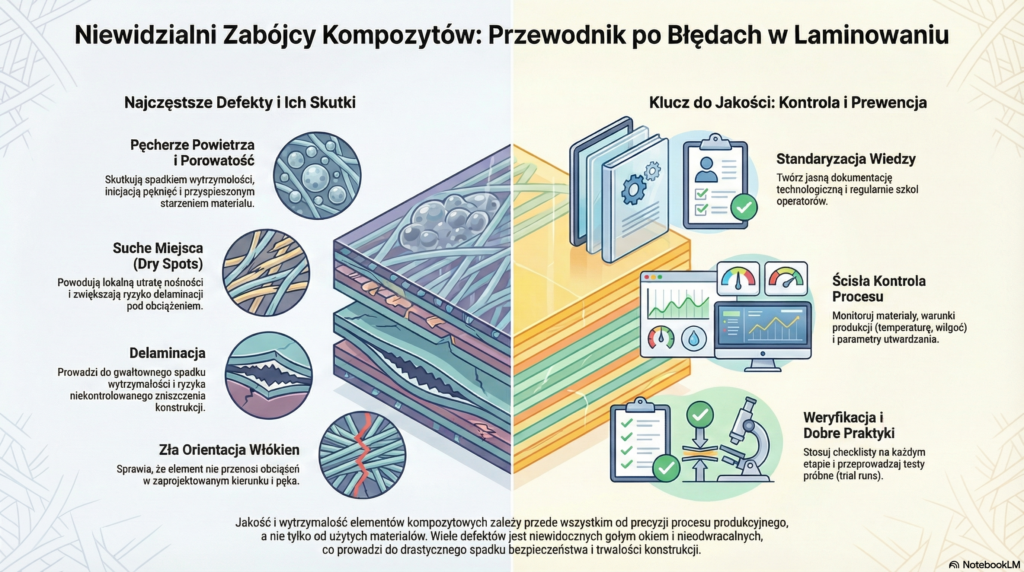

2) Najczęstsze błędy w laminowaniu
🔴 Pęcherze powietrza i porowatość
Przyczyny:
- niedostateczne odpowietrzanie,
- zbyt wysoka lepkość żywicy,
- brak próżni lub nieszczelności worka.
Skutki:
- spadek wytrzymałości,
- inicjacja pęknięć,
- przyspieszone starzenie.
🔴 Suche miejsca (dry spots)
Przyczyny:
- niedostateczne nasączenie zbrojenia,
- błędy w infuzji,
- zbyt krótki czas impregnacji.
Skutki:
- lokalna utrata nośności,
- pękanie pod obciążeniem,
- ryzyko delaminacji.
🔴 Delaminacja
Przyczyny:
- zanieczyszczenia między warstwami,
- niewłaściwe ciśnienie,
- błędy utwardzania.
Skutki:
- gwałtowny spadek wytrzymałości na ścinanie,
- niekontrolowane zniszczenie konstrukcji.
🔴 Zła orientacja włókien
Przyczyny:
- brak kontroli lay-upu,
- błędy operatora,
- brak dokumentacji technologicznej.
Skutki:
- materiał nie pracuje w zaprojektowanym kierunku,
- element pęka mimo „dobrych” materiałów.
🔴 Niewłaściwe proporcje żywica–utwardzacz
Przyczyny:
- błędy dozowania,
- brak kontroli wagowej,
- pośpiech produkcyjny.
Skutki:
- niedoutwardzenie,
- kruchość,
- obniżona odporność chemiczna i temperaturowa.
🔴 Błędy utwardzania (curing)
Przyczyny:
- zbyt niska lub zbyt wysoka temperatura,
- brak post-cure,
- nierównomierne nagrzewanie.
Skutki:
- niska Tg,
- pęknięcia,
- skrócona żywotność elementu.
🔴 Zanieczyszczenia
Przyczyny:
- kurz, wilgoć, tłuszcze,
- brak czystości formy,
- niewłaściwe warunki produkcji.
Skutki:
- osłabiony interfejs włókno–żywica,
- lokalne odspojenia.
3) Błędy specyficzne dla technologii
Laminowanie ręczne
- największa zmienność jakości,
- wysoka porowatość,
- zależność od operatora.
Infuzja próżniowa
- nieszczelności worka,
- niekontrolowany front żywicy,
- suche strefy.
RTM / HP-RTM
- błędy dozowania żywicy,
- niedopełnienie formy,
- problemy z odpowietrzeniem.
4) Jak wykrywa się defekty kompozytów?
Najczęściej stosowane metody:
- kontrola wizualna (tylko podstawowa),
- badania NDT (ultradźwięki, termografia),
- próby mechaniczne,
- analiza przekrojów (destrukcyjna).
W aplikacjach krytycznych NDT jest obowiązkowe.
5) Jak minimalizować błędy laminowania?
Najważniejsze zasady:
- jasna dokumentacja technologiczna,
- szkolenie operatorów,
- kontrola materiałów i warunków,
- testy próbne (trial runs),
- rejestracja parametrów procesu,
- stosowanie checklist.
Podsumowanie
Błędy procesowe w laminowaniu są najczęstszą przyczyną awarii elementów kompozytowych.
Nie wynikają one z „wad materiału”, lecz z braku kontroli procesu.
